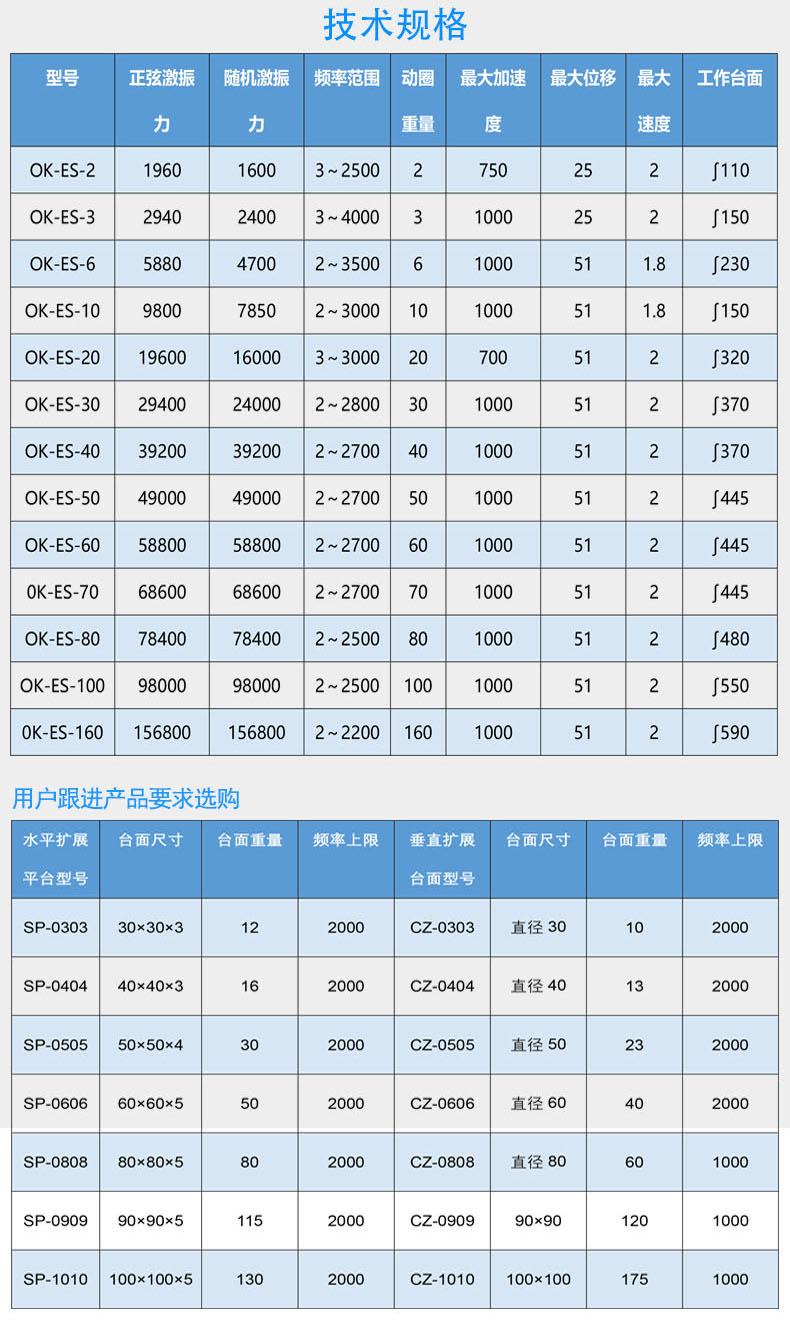

XYZ三轴振动试验台

XYZ三轴振动试验台是一种能够在同一时间、在三个相互垂直的方向（X轴、Y轴、Z轴）上，对试件施加精确可控的振动激励的测试系统。其目标是更真实地模拟产品在运输、使用或工作环境中实际经受的多方向复合振动环境。

与传统单轴/双轴振动台的对比

主要工作原理与结构类型

1.

   液压驱动式

   •

     原理：使用多个大功率伺服液压作动筒，分别推动一个动平台在三个平动自由度上运动。试件安装在动平台（即台面）上。

   •

     特点：推力大，位移行程长，尤其擅长大负载、大位移、低频测试（如汽车运输、重型设备模拟）。高频性能相对较弱，系统复杂，需要配套的液压源。

2.

   电动式

   •

     原理：采用三个独立的电磁振动器（励磁式或永磁式），通过精巧的机械解耦结构（如柔性铰链、连杆机构）连接，共同驱动一个台面，实现三轴运动。

   •

     特点：频率范围宽（可达数千Hz），波形好，控制精度高，适用于高频、高精度、电子产品的测试。但推力相对较小，行程短。



核心系统组成

1.

   振动台本体：包括台面、作动器（电动或液压）、机械解耦结构。

2.

   功率放大器：为作动器提供驱动能量（电液伺服阀或电动功放）。

3.

   控制系统：系统的“大脑”，核心是多通道数字控制器。它能：

   •

     控制策略：实现多轴同步控制，确保各轴按设定的谱图（正弦、随机、冲击、路谱）精确输出，并处理轴间的耦合干扰。

   •

     数据采集：实时监测各方向的响应信号（通过控制加速度计）。

4.

   冷却系统：消散作动器与功放产生的巨大热量。

5.

   测试夹具：将试件牢固连接到台面的过渡装置，其设计至关重要，需保证刚度并尽量轻量化。



核心应用领域

•

  航空航天：卫星、火箭部件、机载设备在发射和飞行中的多轴振动环境模拟。

•

  汽车工业：整车、发动机、零部件在道路行驶（路谱试验）和运输过程中的测试。

•

  电子设备、装甲车辆在复杂战场环境下的可靠性验证。

•

  电子产品：手机、笔记本电脑、精密电路板在运输和使用中的抗振性测试。

•

  包装运输：评估产品及其包装在物流过程中承受多方向振动的能力。



关键优势

1.

   测试真实性高：同步多轴激励能更准确地激发产品的真实失效模式。

2.

   测试效率革命性提升：一次安装完成全方向测试，时间可缩短60%-80%。

3.

   数据一致性好：避免了因重复安装带来的误差。

4.

   激发复杂应力状态：能更好地发现单轴测试中无法暴露的潜在缺陷，如螺丝松动、焊接点疲劳、部件相互干涉等。



挑战与考量

•

  高昂的成本：初置成本和维护成本远高于单轴台。

•

  复杂的控制技术：需要进的算法来解耦各轴间的动力学耦合，确保控制精度。

•

  夹具设计难度大：夹具必须在三个方向上都具有很高的刚度，且要轻量化，设计挑战大。

•

  系统复杂性：对操作和维护人员的技术要求更高。





发展趋势

•

  更高的性能：更宽的频率范围，更大的推力和位移。

•

  更智能的控制：基于模型的控制、自适应控制、与数字孪生技术结合。

•

  多环境综合：与温度、湿度、海拔等环境因素集成，构成更复杂的综合环境试验系统。



XYZ三轴振动试验台是可靠性工程和品质验证领域的设备。它通过同时、多向的振动激励，极大地提高了测试的真实性和效率，已成为航空航天、汽车、精密电子等行业进行严苛环境可靠性验证的选工具。选择时需综合考虑测试需求（频率、推力、位移）、成本预算和技术支持能力。
