稳态加速度离心试验机

稳态加速度离心试验机，通常简称为离心机或恒加速度试验机，是一种利用旋转产生的向心力来模拟物体（通常是电子元器件、传感器、航空航天部件等）所承受的持续、单向、稳定加速度环境的测试设备。

它不是用来模拟瞬时冲击或振动，而是模拟像弹持续转弯、飞机机动飞行、火箭级间分离或航天器再入时产生的长时间、高过载环境。

基本原理

其工作原理基于经典物理学中的向心力公式：

a = ω²r = (2πN/60)² * r

其中：

• a ：产生的加速度（单位：g，1g = 9.8 m/s²）

• ω ：旋转角速度

• N ：旋转速度（RPM，转/分钟）

• r ：旋转半径，即从旋转中心到试品安装位置的半径




通过精确控制转速 N 和利用不同的安装半径 r，可以产生从几个g到数百个g甚至更高的稳态加速度场。

主要组成部分

1. 转臂与主轴：核心旋转结构，一端安装试品安装平台（吊篮），另一端通常配有配重块，以保持旋转平衡。

2. 驱动系统：通常是大功率的电机（直流、交流或变频电机）和传动装置，提供平稳的旋转动力。

3. 试品安装平台（吊篮）：用于固定被测物品。平台可以设计成不同角度，以确保加速度方向准确地作用于试品的指定轴向上。

4. 控制系统：核心大脑。用于精确设定和维持目标加速度值、转速、运行时间等参数。现代离心机通常采用计算机全自动控制。

5. 测试舱/安全护罩：一个坚固的封闭结构，用于在测试时保护设备和人员安全，防止试品失效时碎片飞出。

6. 滑环系统：一种在旋转和静止部件之间传输电信号和功率的装置。这对于在测试过程中实时监测试品的性能参数（如电阻、电压、信号输出等）至关重要。

7. 数据采集系统：与滑环连接，用于采集和处理来自试品传感器的实时数据。




主要用途与应用领域

1. 航天与国防：

• 制导系统：测试陀螺仪、加速度计在持续高过载下的性能。

• 航空电子设备：验证机载设备在特技飞行条件下的可靠性。

• 卫星部件：测试部件在火箭发射和分离过程中承受的过载。

2. 汽车电子：

• 测试安全气囊传感器、ECU等在车辆高速过弯（产生侧向加速度）等端情况下的功能。

3. 电子元器件考核：

• 结构完整性：引线键合、芯片粘接、封装是否牢固。

• 内部缺陷：发现材料内部的空洞、裂纹、分层等隐患。

• 机械强度：评估其承受机械应力的能力。

• 这是广泛的应用之一。根据MIL-STD-883（美标）、GJB 548（军标）等标准，对微电路（集成电路）、半导体器件、MEMS传感器等进行 “恒定加速度试验" 。目的是检验其：

4. 材料与结构测试：

• 测试复合材料、合金等在持续应力下的性能。

5. 研究与校准：

• 用于惯性导航器件的校准和性能研究。

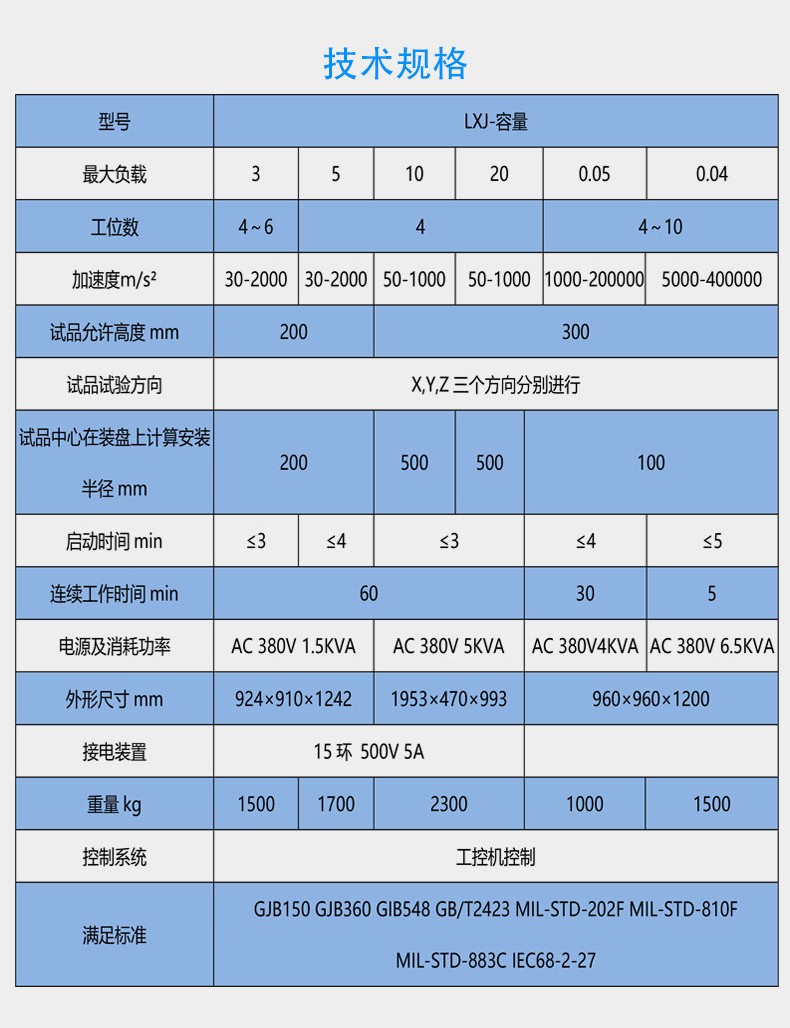

关键性能指标

• 大加速度：设备能产生的大g值，常见范围从几十g到超过20万g（超高速离心机用于材料分离，不属于此讨论范畴）。

• 有效半径：从旋转中心到试品安装点的距离。半径越大，在相同转速下产生的加速度越大，对试品的“加速度梯度"影响越小。

• 载荷容量：包括大试品重量和尺寸。

• 加速度控制精度：通常要求达到±1%或更高。

• 数据通道数：滑环能支持的同时测试的电信号通道数量。




试验标准

设备操作和试验方法需遵循严格的标准，例如：

• MIL-STD-883, Method 2001.7： 恒定加速度

• GJB 548B-2005, 方法2001： 恒定加速度

• IEC 60068-2-7： 环境试验 第2-7部分：试验Ga：恒定加速度




这些标准详细规定了加速度量级、持续时间、试品安装方向（12个方向或3个轴向）等测试条件。

稳态加速度离心试验机是可靠性工程和环境适应性验证中的关键设备。它通过一种物理上直观且可控的方式，为高科技产品在端加速度环境下的性能和生存能力提供了至关重要的“考场"，确保它们在真实任务中。其技术核心在于高精度的机械旋转控制和旋转状态下的实时电学监测的结合。
