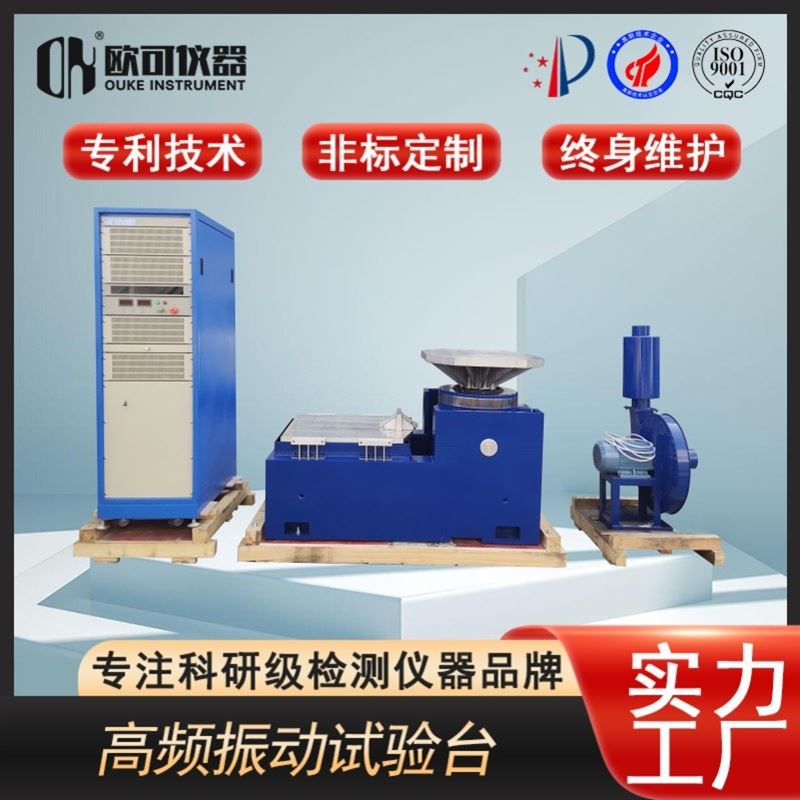

XYZ振动试验台

XYZ振动试验台，通常是指三轴向振动试验系统。它通过机械或控制方式，使安装样品的振动台面能同时产生X、Y、Z三个方向的振动运动，从而将振动激励从传统的单轴向扩展为多轴向。

核心测试目的：

1. 模拟真实振动环境： 绝大多数实际振动（如汽车行驶、飞机飞行、船舶航行、路面运输）都是来自多个方向的随机振动同时作用的复合结果。单轴向测试（依次在X、Y、Z方向振动）无法模拟这种多向应力同时耦合的效应。




2. 更高效、更严苛的激发缺陷： 多向同时振动能在更短时间内，对产品的各个薄弱环节施加更全面的应力，从而更快地暴露在单轴或依次三轴测试中可能无法发现的潜在缺陷，如特定方向的连接器松动、三维结构共振、多向应力叠加导致的疲劳等。




3. 提高测试效率： 与传统“依次三轴"测试相比，XYZ三轴同时振动可将测试时间缩短约三分之二。




4.

二、主要技术实现方式

XYZ振动台并非简单地将三个单轴振动台组合，主要有两种主流技术方案：

1. 单振动台 + 三轴滑台（转换机构）：

• 成本相对较低，结构较紧凑。

• 三个方向的振动并非独立，其幅度和相位存在耦合关系，控制相对复杂。

• 通常X、Y方向的推力、频率范围和位移会小于Z向。

• 主要用于中小型、低频样品的多轴测试。

• 原理： 使用一个垂直安装的电磁振动台作为振源，其产生的垂直（Z向）振动，通过一个精密的机械三轴滑台（也称“三轴转换头"或“振动传递装置"），将垂直运动分解和传递到水平（X和Y）方向。




2. 多振动台并联系统：

• 性能强大，每个轴向的推力、频率、位移可独立设计和控制，性能均衡。

• 通过多输入多输出控制技术，可以实现三个方向的独立、解耦控制，精确再现三个方向的联合振动谱。

• 系统极其复杂、昂贵，需要高刚度共用台面和高级控制算法。

• 主要用于大型、重型试件（如整车、大型卫星、机载设备）的严格多轴测试，或地震模拟。

• 原理： 使用两个或三个独立的振动台，通过一个共用台面（又称“头盖"或“扩展台面"） 和精密的机械结构刚性连接在一起，每个振动台驱动一个主方向（X, Y, Z）。







•

三、核心测试能力与控制

1. 测试模式：




• 三轴同振： 的模式，X、Y、Z三向按预定的振动谱（通常是随机振动谱）同时振动。

• 三轴依次振动： 可作为传统测试的替代，但效率低于同振。

• 单轴振动： 可切换为传统的单轴向工作模式。




2. 控制技术：

• MIMO控制： 对于并联式系统，必须采用多输入多输出控制。控制器同时采集多个控制点的响应信号，并解算后独立驱动多个振动台，以实现各轴向的精确、解耦控制。这是该技术的核心难点。




四、典型应用行业

XYZ振动台主要用于对可靠性要求、且振动环境复杂的领域：

• 汽车行业：

• 整车振动测试： 模拟真实路况，是汽车NVH和耐久性测试的关键设备。

• 大型总成测试： 如发动机、变速箱、电池包、车桥在真实多向激励下的性能。




• 航空航天：

• 机载/箭载设备： 模拟飞行中来自不同方向的复合振动环境，符合MIL-STD-810G等标准中的多轴振动要求。

• 卫星及其部件： 模拟发射阶段的复杂力学环境。







• 包装运输验证：

• 大型精密仪器、工业设备在三维运输振动下的包装保护性能测试。




五、与单轴/依次三轴测试的对比

六、选型关键考量

1. 试件与测试要求：

• 试件尺寸、重量、重心： 决定所需推力、台面尺寸和系统刚度。

• 测试标准： 明确标准是否要求多轴同振（如某些汽车、航空标准），以及各轴向的振动谱、量级。




2. 技术方案选择：

• 三轴滑台式： 适用于中小型、中低频、预算有限的场景。

• 多台并联式： 适用于大型、重型、高频、高性能要求的场景。




3. 性能参数：

• 各轴向推力、位移、频率范围： 需分别确认，尤其注意水平向与垂直向的性能差异。

• 台面尺寸与平整度： 足够大且平，以安装试件和夹具。

• 交叉耦合度： 一个轴向运动对另两个轴向的影响应尽可能小，这是衡量系统性能的关键指标。




4. 控制系统：

• 必须支持多通道控制和MIMO控制算法，这是实现精确三轴同振的基础。

5. 供应商经验：

• 多轴系统集成难度，需选择在此领域有丰富成功案例和深厚技术积累的供应商。




XYZ振动试验台代表了振动测试技术的高阶发展方向，旨在追求更高的环境模拟真实性和测试效率。 它从“单点刺激"升级为“立体刺激"，能更严酷、更真实地暴露产品在多维振动应力下的潜在故障。尽管其成本高昂、技术复杂，但对于汽车、航空航天、制造业而言，投资XYZ三轴同振系统是提升产品可靠性、缩短研发周期、赢得市场竞争力的重要战略举措。它是验证产品能否经受住真实世界复杂考验的振动测试工具之一。
